В Строй Хауз (STROYHOUSE) мы рассматриваем оконный узел как часть архитектуры и конструктивной системы резиденции. Уже на стадии проекта учитываем геометрию проема, перемещения деревянных элементов, схему крепления, нагрузки от стеклопакетов, монтажный шов и водоотведение.
Мы согласовываем остекление с несущими конструкциями и инженерными системами до начала строительства. Размеры проемов, опорные зоны и примыкания фиксируем в рабочей документации, а на площадке реализуем предусмотренные проектом решения.
Чем монтаж окна в деревянной стене отличается от монтажа в каменном доме
Мы учитываем, что клееный брус сохраняет геометрию стабильнее древесины естественной влажности, но деревянная стена реагирует на изменения влажности, температуры и нагрузки. Поэтому проектируем каждый оконный проем с учетом работы материала и конструктивных узлов.
Мы рассчитываем опорные элементы для передачи нагрузки от оконного блока и предусматриваем решения, которые защищают раму от перемещений стены. Заранее определяем схему крепления, монтажные зазоры и устройство примыканий.
При проектировании мы учитываем несколько параметров:
- Размер и положение окна связываем с архитектурой фасада и конструкцией стены.
- Перемещения деревянных элементов учитываем при выборе схемы крепления и устройства проема.
- Монтажный зазор задаем с учетом теплоизоляционного и герметизирующего слоев.
- Нагрузку от остекления передаем на рассчитанные опорные элементы.
- Чистовую отделку согласовываем с подоконниками, откосами, наружными элементами и уровнем пола.
Мы фиксируем решения в рабочей документации и передаем монтажной бригаде узел с заданными размерами, опорами и схемой крепления.
Нужна ли обсада в доме из клееного бруса
Мы предусматриваем обсаду в оконных проемах стен из клееного бруса, где необходимо отделить перемещения деревянной стены от оконного блока. Если проем сформирован самостоятельными несущими элементами, например расположен между колоннами, конструкция оконного узла может выполняться без обсады.
Конструкцию обсады, ее сечение и способ устройства мы определяем с учетом конструкции стены, размеров проема, характеристик клееного бруса и типа остекления.
Для панорамных конструкций мы отдельно рассчитываем массу стеклопакетов и нагрузку на нижнюю опорную зону. При увеличении площади остекления повышаем требования к геометрии проема, основанию и узлам крепления.
Мы фиксируем параметры на стадии проекта и согласовываем оконный узел с несущими конструкциями до изготовления стенового комплекта и оконных систем.
Подготовка оконного проема
До установки рамы мы проверяем соответствие фактической геометрии проема проекту, состояние опорных поверхностей и размеры монтажных зазоров.
Мы обеспечиваем проектное положение оконного блока, необходимую опору и место для монтажного шва. Выявленные отклонения геометрии устраняем до установки окна.
Перед монтажом мы проверяем:
- Геометрию проема: вертикаль, горизонталь и размеры.
- Монтажные зазоры: соответствие проектному узлу и выбранной оконной системе.
- Опорное основание: способность воспринимать массу оконного блока без просадки.
Наружные примыкания, положение отлива, фасадную отделку и прохождение инженерных систем мы согласовываем заранее, на стадии проектирования оконного узла. Это позволяет увязать остекление с конструкцией стены, наружной отделкой и инженерными решениями до начала монтажных работ.
Мы устраняем отклонения геометрии до установки окна: не заменяем точную подготовку проема монтажной пеной или отделкой.
Как устанавливают и закрепляют оконный блок
Мы устанавливаем раму в проектное положение и контролируем вертикаль, горизонталь и диагонали. Для крупноформатного остекления отдельно проверяем распределение массы по опорам.
Мы предусматриваем механический крепеж, который удерживает оконный блок и передает эксплуатационные нагрузки на конструкцию проема. Его тип, расположение и принцип работы определяем в проектном узле.
После фиксации проверяем работу створок, геометрию и равномерность прижима. Только после этого переходим к дальнейшему устройству монтажного узла.
Мы применяем монтажную пену для теплоизоляции. Не используем ее вместо механического крепежа и не передаем на нее нагрузку от оконного блока.
Как должен работать монтажный шов
Мы проектируем монтажный шов с учетом трех задач: снизить теплопередачу в зоне примыкания, ограничить поступление влаги из помещения и защитить узел от атмосферных воздействий.
При проектировании мы учитываем трехслойный принцип устройства монтажного шва, предусмотренный ГОСТ 30971-2012. Подбираем материалы по назначению каждого слоя:
- Внутренний слой: мы ограничиваем поступление водяного пара из помещения в центральную часть шва.
- Центральный слой: мы заполняем монтажный зазор теплоизоляцией без пустот.
- Наружный слой: мы защищаем узел от осадков и ветра и предусматриваем выход парообразной влаги наружу.
Мы проектируем примыкание так, чтобы влага не накапливалась в теплоизоляционном слое. Поэтому дополняем монтажную пену внутренней и наружной защитой шва.
Основные ошибки при монтаже окон
Мы выделяем основные ошибки, которые возникают при нарушении расчетной или монтажной схемы оконного узла:
- Не учтена подвижность деревянной стены. Мы предусматриваем компенсацию перемещений, чтобы нагрузки от стены не передавались на раму и не изменяли ее геометрию.
- Нарушена геометрия проема. Мы проверяем размеры и положение проема до монтажа, чтобы исключить перекос оконного блока и чрезмерные зазоры.
- Неверно задан зазор. Мы рассчитываем его по проектному узлу, чтобы обеспечить равномерный теплоизоляционный слой.
- Пена не защищена. Мы закрываем теплоизоляционный слой от атмосферной и внутренней влаги.
- Нет внутренней герметизации. Мы предусматриваем защиту шва от водяного пара со стороны помещения.
- Нарушен наружный слой. Мы проектируем наружную защиту и отвод влаги, чтобы она не задерживалась в узле и не проникала в примыкание.
- Неверно выполнена опора. Мы рассчитываем и подготавливаем основание для передачи массы оконного блока.
- Дефект закрыт отделкой. Мы проверяем скрытые части узла до чистовой отделки, пока они доступны для осмотра.
Мы снижаем риски двухэтапным контролем: проверяем проектные решения, затем – исполнение узлов до закрытия их чистовой отделкой.
Нижний узел, отлив и водоотвод
Мы проектируем нижний узел как единую систему: согласовываем опорную часть окна, теплоизоляцию, внутреннее примыкание, наружный отлив и отделочные покрытия еще на стадии проектирования проема.
Мы предусматриваем передачу массы оконного блока на рассчитанное основание и организуем отвод осадков от стены. Геометрию отлива и его примыканий задаем так, чтобы вода не попадала в монтажный шов и деревянные элементы проема.
Для панорамных окон дополнительно согласовываем:
- Уровень чистого пола с высотой оконного блока и порога.
- Опорную конструкцию с массой стеклопакетов.
- Наружное покрытие с системой водоотведения.
- Внутреннюю отделку с конструкцией примыкания.
- Инженерные системы с зоной остекления и напольными конструкциями.
Минимальную высоту порога мы предусматриваем только при сохранении необходимых опорных, гидроизоляционных и монтажных элементов.

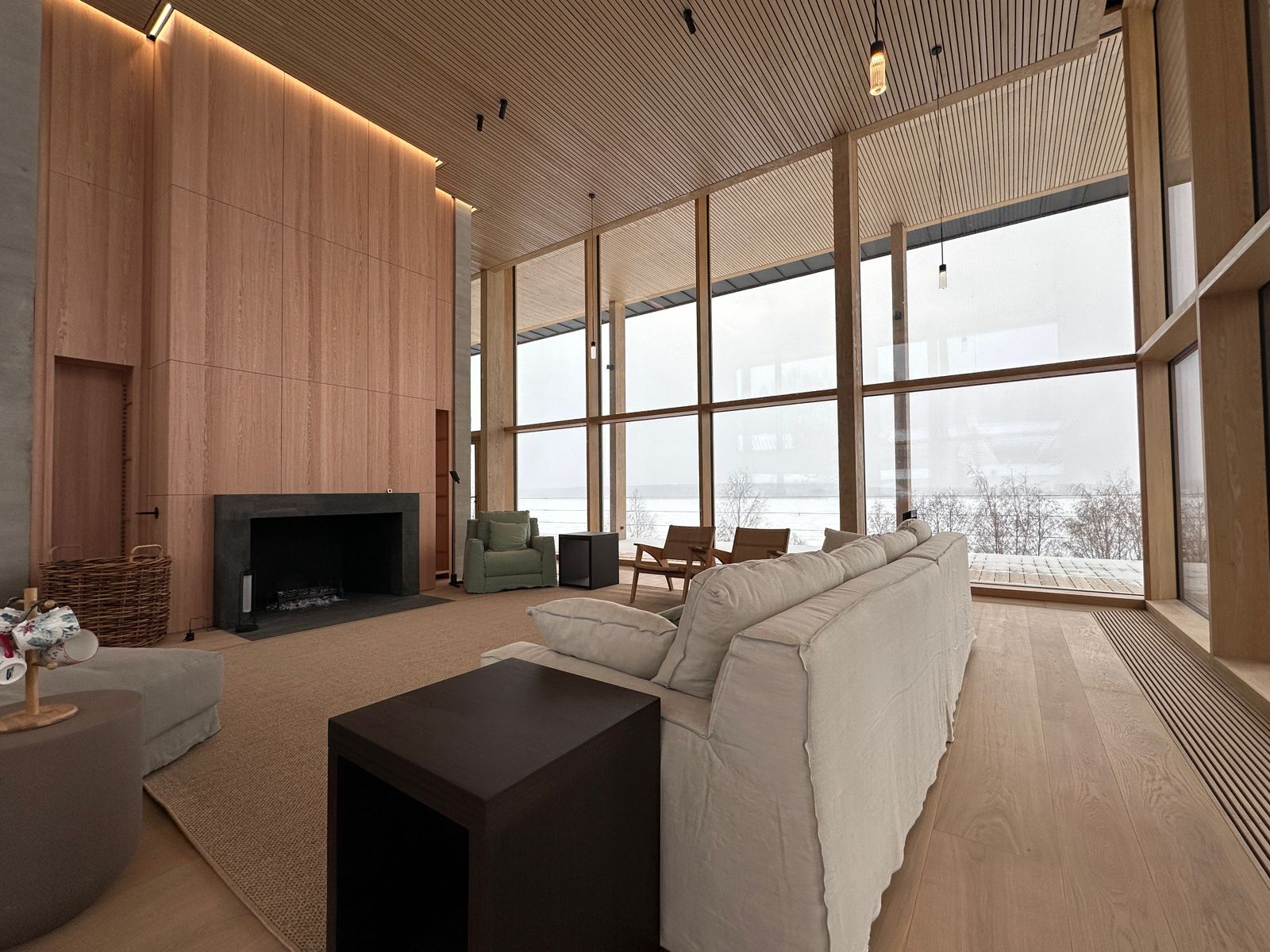

Особенности монтажа панорамных окон
Мы учитываем, что панорамное остекление увеличивает нагрузку на опоры и повышает требования к геометрии проема. Поэтому включаем крупноформатные окна в конструктивную схему дома до начала строительства.
Мы заранее определяем размеры проемов, расположение опор, конструкцию нижнего узла, уровень чистого пола, отопление и прохождение инженерных коммуникаций.
Для крупного остекления контролируем:
- Геометрию проема: мы точно задаем проектное положение опор и креплений для крупной рамы.
- Передачу нагрузки: мы направляем массу стеклопакетов на рассчитанное основание.
- Отопление зоны: мы учитываем расположение отопительных приборов и движение теплого воздуха вдоль стекла.
- Наружный водоотвод: мы проектируем нижнее примыкание и отведение осадков от стены.
- Связь с отделкой: мы заранее задаем отметки пола, порогов, откосов и наружных покрытий.
В резиденциях от 250 м² мы рассматриваем панорамное остекление как важную часть архитектуры фасада и интерьера. Поэтому проектируем его вместе с конструктивом и инженерными системами.
Почему после монтажа появляется конденсат
Мы учитываем, что конденсат возникает, когда температура поверхности опускается ниже точки росы при определенной температуре и влажности воздуха. Поэтому не определяем причину влаги на стекле или откосе по одному внешнему признаку.
При диагностике мы проверяем весь оконный узел:
- Температуру поверхности стекла и откосов.
- Влажность воздуха внутри помещения.
- Работу вентиляции и фактический воздухообмен.
- Прогрев зоны возле оконного блока.
- Теплоизоляцию примыкания по периметру окна.
- Герметичность монтажного шва и состояние его слоев.
- Циркуляцию воздуха вдоль поверхности стекла.
Для панорамных окон мы также учитываем расположение мебели и плотных штор: они могут ограничивать движение теплого воздуха вдоль стекла и менять температуру поверхности.
Источник конденсата определяем по результатам проверки оконного узла и микроклимата, а не по одному внешнему признаку.
Как принять окно после монтажа
Мы проводим основную проверку до закрытия монтажного шва откосами и отделкой, пока все элементы доступны для осмотра.
При приемке мы контролируем:
- Геометрию рамы. Проверяем положение оконного блока до отделочных работ.
- Работу створок. Контролируем свободное открывание, закрывание и равномерность прижима.
- Механическое крепление. Сверяем его с предусмотренным проектом узлом.
- Заполнение зазора. Проверяем центральный теплоизоляционный слой на отсутствие пустот.
- Защиту шва. Контролируем внутренний и наружный функциональные слои.
- Наружный водоотвод. Проверяем направление воды от стены и герметичность примыканий.
- Опорную часть. Для крупного остекления контролируем передачу массы на основание.
- Связь с отделкой. Проверяем положение подоконников, полов, откосов и инженерных элементов.
Мы проверяем скрытые элементы до закрытия отделкой, чтобы выявить отклонения, пока узел остается доступным для контроля.
От чего зависит стоимость монтажа окон под ключ
Мы рассчитываем стоимость остекления дома из клееного бруса не только по площади стеклопакетов, а по всему комплексу работ: оконным системам, подготовке проемов, опорным и монтажным элементам, доставке, монтажу, герметизации и сопряжению с отделкой.
В смету мы включаем:
- Проектирование узлов: размеры проемов, конструкция стены, крепление и примыкания.
- Подготовка проемов: обработка проема и устройство обсады в тех конструкциях стен и проемов, где она необходима.
- Оконные системы: рамы, стеклопакеты, размеры, конфигурация и характеристики стекла.
- Фурнитура и механизмы: открывающиеся створки, раздвижные и другие конструктивно сложные системы.
- Логистика и подъем: доставка крупноформатных конструкций и применение специальной техники.
- Монтажные работы: крепеж, опорные элементы, теплоизоляция и защита монтажного шва.
- Наружные элементы: отливы, примыкания и сопряжение с фасадной конструкцией.
- Интерьерные решения: связь остекления с полами, откосами, подоконниками и отоплением.
Мы рассчитываем остекление резиденции как единый комплекс, а не как набор отдельных окон. На стадии проектирования фиксируем состав решений и объем работ для сметы. Заказчик заранее видит предусмотренную комплектацию и стоимость согласованного объема.
При изменении площади остекления, конфигурации окон, характеристик стеклопакетов или систем открывания отдельно показываем влияние каждого решения на бюджет.
Монтаж окон начинается с проекта
Мы проектируем оконный узел вместе со стенами, несущими конструкциями, инженерными системами и интерьерными отметками. До начала строительства определяем размеры проемов, крепления, опоры, монтажные швы, наружные примыкания и связь остекления с отоплением.
Так мы согласовываем работу деревянной стены и оконной системы, учитываем нагрузки от крупноформатного остекления и закрепляем решения в рабочей документации.
